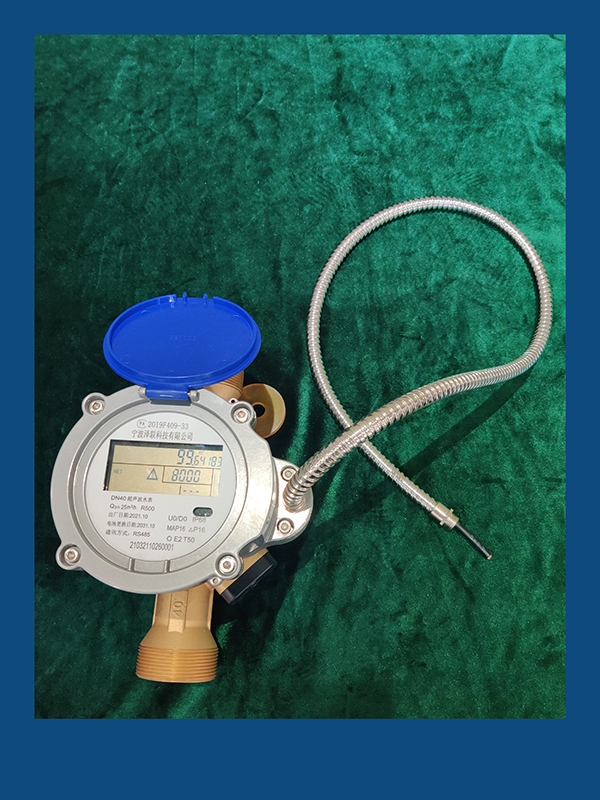

楼栋型超声波水表
Zlink楼栋超声波水表适用于小区、公寓和综合型建筑用水总量的计量,一般安装在入口管段。服务于水司的水平衡统计和管网末端的水损监测,及小区入口到户表的服务管线。该系列产品支持多种物联网通讯技术,可以灵活适配各种安装场景。我们的超声波楼栋水表可帮助运营商提高通信覆盖率,降低运营成本,为水务公司实现智慧水务提供有效手段。
★量程比达到500:1
★极低的始动流量
★双向计量,防窃水
★多功能液晶显示,可显示瞬时流量、累计流量和各种告警信息
★无任何机械可动部件,无磨损,长期使用稳定可靠
★可集成压力监测及远传功能
★电子腔抽真空处理,防止玻璃起雾导致的读数不清
★防护等级IP68,可长期在水下工作
★超低功耗技术,电池供电达10年以上
★多种远传通讯模式,适用于各种现场环境
★滴漏检测和空管检测
★集成RS485、NB-IoT等多种通讯技术通讯接口
脉冲 |
光耦高速脉冲,适用于脉冲检定;霍尔脉冲,现场脉冲输出累积流量 |
4-20mA |
4-20mA电流环输出,对应瞬时流量,20mA对应的流量上限可设置 |
RS485 |
低功耗RS485通讯模式,采用标准Modbus协议 |
M-bus |
CJ188协议,总线集抄 |
NB-IoT |
180kHz窄带,可直接部署在GSM,UMTS或LTE网络中,以降低部署成本,并在未来实现平滑升级 |
GPRS |
2G/3G/4G 无线远程通讯,采集数据无需部署集中器 |
性能 |
技术参数 |
公称直径 |
DN32-DN40 |
标准 |
GB/T 788,JJG162-2019 |
准确度等级 |
Class 2 |
压损 |
Δp16 |
最大工作压力 |
1.6MPa |
累计流量分辨率 |
0.0001~ 999999999.99999 m3 |
工作环境 |
温度: -25~55℃, 湿度 ≤100%(RH) |
温度等级 |
T50 |
上下游流场敏感度等级 |
U0D0 |
气候和机械环境安全等级 |
O级 |
电磁兼容性等级 |
E2 |
供电 |
3.6V 锂电池,10年寿命 |
防护等级 |
IP68 |
构造 |
材质:铜 连接方式:螺纹连接(DN32/40) |
数据存储 |
存储故障、告警和流量信息,存储量可达14*24小时,366*1天,72*1月 |
通讯 |
1.M_BUS 2.RS485 3.脉冲 4.NB-IoT 5.4-20mA 6.GPRS |
公称口径 |
量程比 |
过载流量Q4 |
常用流量Q3 |
分界流量Q2 |
最小流量Q1 |
始动流量 |
最小读数 |
最大读数 |
mm |
m3/h |
L/h |
m3 |
DN32 |
500 |
31.25 |
25 |
0.08 |
0.05 |
3 |
0.0001 |
99999 |
DN40 |
50 |
40 |
0.128 |
0.08 |
5 |
公称口径 |
长L1 |
宽B |
高H |
连接螺纹 |
重量 |
mm |
mm |
D |
KG |
DN32 |
260 |
157 |
155 |
G11/2B |
4.6 |
DN40 |
245/300 |
157 |
169 |
G2B |
7.2 |
