工商业超声波水表

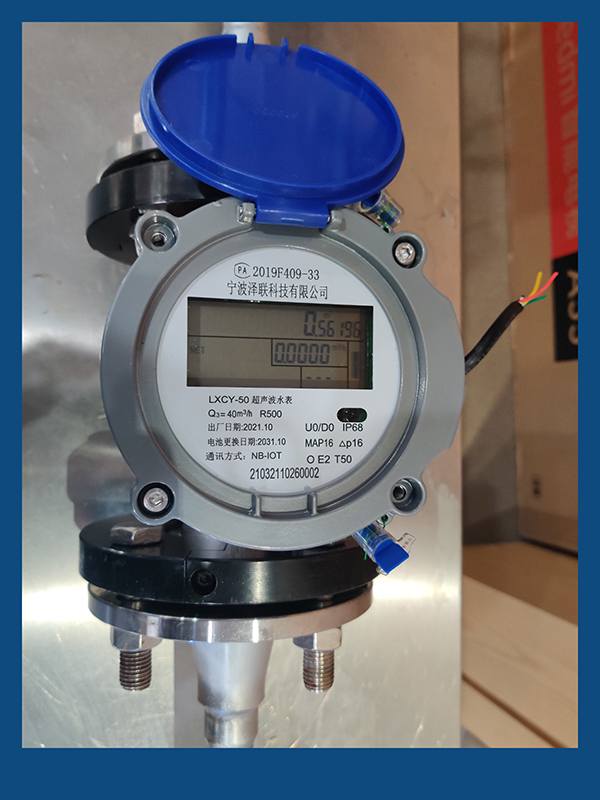

Zlink大口径超声波水表（DN50-600）管内采用中空设计，无任何机械可动部件。

工商业超声波水表

Zlink大口径超声波水表（DN50-600）管内采用中空设计，无任何机械可动部件。这意味着磨损小，计量精度高，可以实现长期稳定可靠的使用。适用于城市管网以及分区计量中关键节点流量的精确计量。我们的设备全部使用耐用材料，水表可以任意角度安装，同时前后无需直管段。所以无论是在工业和农业的使用过程中，还是在某些特殊的恶劣条件下，我们的水表完全可以值得信赖地进行水的测量。结合各种物联网技术，我们的水表可以帮助运营商提高供水网络的通信覆盖和数据收集，为智能水务基础设施和智能城市铺平道路。

★量程比达到500:1
★极低的始动流量
★活动式法兰，便于现场快速安装
★双向计量，防窃水
★多功能液晶显示，可显示瞬时流量、累计流量和各种告警信息
★无任何机械可动部件，无磨损，长期使用稳定可靠
★可集成压力监测及远传功能
★电子腔抽真空处理，防止玻璃起雾导致的读数不清
★防护等级IP68，可长期在水下工作
★超低功耗技术，电池供电达10年以上
★多种远传通讯模式，适用于各种现场环境
★滴漏检测和空管检测
★集成RS485、NB-IoT等多种通讯技术通讯接口

脉冲	光耦高速脉冲，适用于脉冲检定；霍尔脉冲，现场脉冲输出累积流量
4-20mA	4-20mA电流环输出，对应瞬时流量，20mA对应的流量上限可设置
RS485	低功耗RS485通讯模式，采用标准Modbus协议
M-bus	CJ188协议，总线集抄
NB-IoT	180kHz窄带，可直接部署在GSM，UMTS或LTE网络中，以降低部署成本，并在未来实现平滑升级
GPRS	2G/3G/4G 无线远程通讯，采集数据无需部署集中器

性能	技术参数
公称直径	DN50-DN600
标准	GB/T 788，JJG162-2019
准确度等级	Class 2
压损	Δp16
最大工作压力	1.6MPa
累计流量分辨率	0.0001~ 999999999.99999 m3
工作环境	温度: -25~55℃, 湿度 ≤100%（RH）
温度等级	T50
上下游流场敏感度等级	U0D0
气候和机械环境安全等级	O级
电磁兼容性等级	E2
供电	3.6V 锂电池，10年寿命
防护等级	IP68
构造	材质：不锈钢、铸铁连接方式：法兰连接
数据存储	*存储故障、告警和流量信息，存储量可达1424小时，3661天，721月**
通讯	1.M_BUS 2.RS485 3.脉冲 4.NB-IoT 5.4-20mA 6.GPRS

公称口径	量程比	过载流量Q4	常用流量Q3	分界流量Q2	最小流量Q1	始动流量	最小读数	最大读数
mm	量程比	m3/h				L/h	m3
DN50	500	78.75	63	0.2016	0.12	7	0.0001	99999
DN65		78.75	63	0.2016	0.12	12
DN80		125	100	0.32	0.2	18
DN100		200	160	0.512	0.3	28
DN125		200	160	0.512	0.3	44
DN150		312.5	250	0.8	0.5	64
DN200		500	400	1.28	0.8	113
DN250		787.5	630	2.016	1.2	177
DN300		1250	1000	3.2	2	254
DN400		2000	1600	5.12	3.2	452
DN500		3125	2500	8	5	707
DN600		5000	4000	12.8	8	1018

公称口径 mm	外形尺寸 mm		法兰尺寸 mm					重量 KG
mm	长L	高H	外径D	孔距K	孔径x数量	密封面
mm	长L	高H	外径D	孔距K	孔径x数量	d	f
DN50	200	253	165	125	18 x 4	99	2	11.2
DN65	200	263	185	145	18 x 4	118	2	14.3
DN80	225	270	200	160	18 x 8	132	2	16.5
DN100	250	280	220	180	18 x 8	156	2	20.3
DN125	250	295	250	210	18 x 8	184	2	25.4
DN150	300	313	285	240	22 x 8	231	2	30.5
DN200	350	360	340	295	22 x 8	266	2	43.5
DN250	450	410	395	350	22 x 12	319	2	66.6
DN300	500	445	445	400	22 x 12	370	2	86.3
DN400	600	570	565	515	26 x 16	480	2	127.5
DN500	600	680	670	620	26 x 20	582	2	155.9
DN600	800	790	780	725	30 x 20	682	2	276.7
